L’essentiel à retenir : pour brancher votre plaque à induction en toute sécurité, la norme NF C 15-100 impose un circuit dédié avec un disjoncteur de 32A et des fils de 6 mm². Ce montage spécifique évite les surchauffes et les incendies liés à la forte puissance de l’appareil. N’oubliez pas d’utiliser impérativement un interrupteur différentiel de type A pour protéger les personnes.
La norme NF C 15-100 impose un circuit dédié protégé par un disjoncteur de 32A et des fils de 6 mm² pour alimenter une plaque de cuisson. Ce dispositif technique est le seul capable de supporter la puissance de l’appareil sans risquer une surchauffe dangereuse des câbles électriques.
Pourtant, on se retrouve souvent face à une simple sortie de câble en se demandant comment raccorder ces fils sans commettre d’erreur. Je vais vous aider à réussir le branchement plaque induction sur prise murale en toute sécurité pour que vous puissiez cuisiner sereinement.
- Pourquoi le branchement d’une plaque induction exige un circuit dédié 32A
- Préparer votre installation avant de toucher aux fils
- Réussir le raccordement électrique étape par étape
- Gérer l’environnement de cuisson et éviter les pannes bêtes
Pourquoi le branchement d’une plaque induction exige un circuit dédié 32A
La norme NF C 15-100 impose un circuit dédié avec disjoncteur 32A et une section de fils de 6 mm². Ce montage spécifique évite la surchauffe des câbles sous l’intensité des plaques à induction.
Vous vous demandez pourquoi tant de précautions ? La réponse tient en un mot : sécurité.
La norme NF C 15-100 et le disjoncteur 32A
La norme NF C 15-100 régit la sécurité électrique domestique. Elle impose un circuit spécialisé pour la cuisson. C’est une obligation légale stricte.
Le disjoncteur 32A protège l’installation contre les surcharges thermiques. Il coupe le courant si la puissance demandée devient excessive.
Pourquoi la section de câble de 6 mm² est non négociable
Une plaque consomme énormément d’énergie instantanément. Des fils trop fins chaufferaient jusqu’à fondre leur isolant. Le 6 mm² est le diamètre minimum indispensable.
Utiliser du 2,5 mm² sur un tel appareil est une erreur grave. Cela crée un risque d’incendie électrique majeur dans votre cuisine.
Le rôle protecteur de l’interrupteur différentiel type A
L’interrupteur différentiel de type A détecte les courants de fuite spécifiques. Il est obligatoire pour les plaques à induction.
Le choix d’un différentiel de type A n’est pas une option, c’est la seule barrière efficace contre les courants de fuite générés par l’électronique de puissance.
Contrairement au type AC, il gère les composantes continues des appareils électroniques. Il protège directement les personnes contre l’électrisation.
Vérifiez bien le symbole sur votre tableau. Un « A » doit être gravé dessus pour être conforme.
Préparer votre installation avant de toucher aux fils
Une fois les règles de sécurité comprises, il faut identifier le matériel en place pour éviter les mauvaises surprises lors du montage.
Plaque mobile ou encastrée : deux mondes différents
Une plaque mobile se branche souvent sur une prise 16A classique. Sa puissance est limitée pour ne pas faire sauter les plombs. En revanche, le modèle encastré exige un raccordement direct sur une sortie de câble murale dédiée.
Ne tentez jamais de mettre une fiche mâle sur une plaque puissante. Cela brûlerait votre prise murale standard.
Identifier les couleurs des fils sans se tromper
Le respect du code couleur est votre meilleure assurance vie. Chaque fil a une fonction précise qu’il ne faut pas inverser. Regardez bien les marquages sur les bornes.
Le bleu correspond toujours au neutre. Le vert-jaune est réservé à la terre. La phase est généralement marron, noire ou rouge selon les installations.
- Bleu : Neutre (retour du courant)
- Vert-Jaune : Terre (protection)
- Marron/Noir/Rouge : Phase (arrivée du courant)
La procédure de sécurité pour couper le jus sereinement
Avant de dénuder le moindre câble, coupez le disjoncteur général. Ne vous contentez pas d’abaisser le petit levier du circuit cuisine. La prudence est ici votre priorité absolue.
Utilisez un testeur de tension pour confirmer l’absence de courant. C’est un geste simple qui évite des accidents dramatiques, comme on le ferait avant de redémarrer une chaudière gaz après une coupure. Mieux vaut prévenir que guérir.

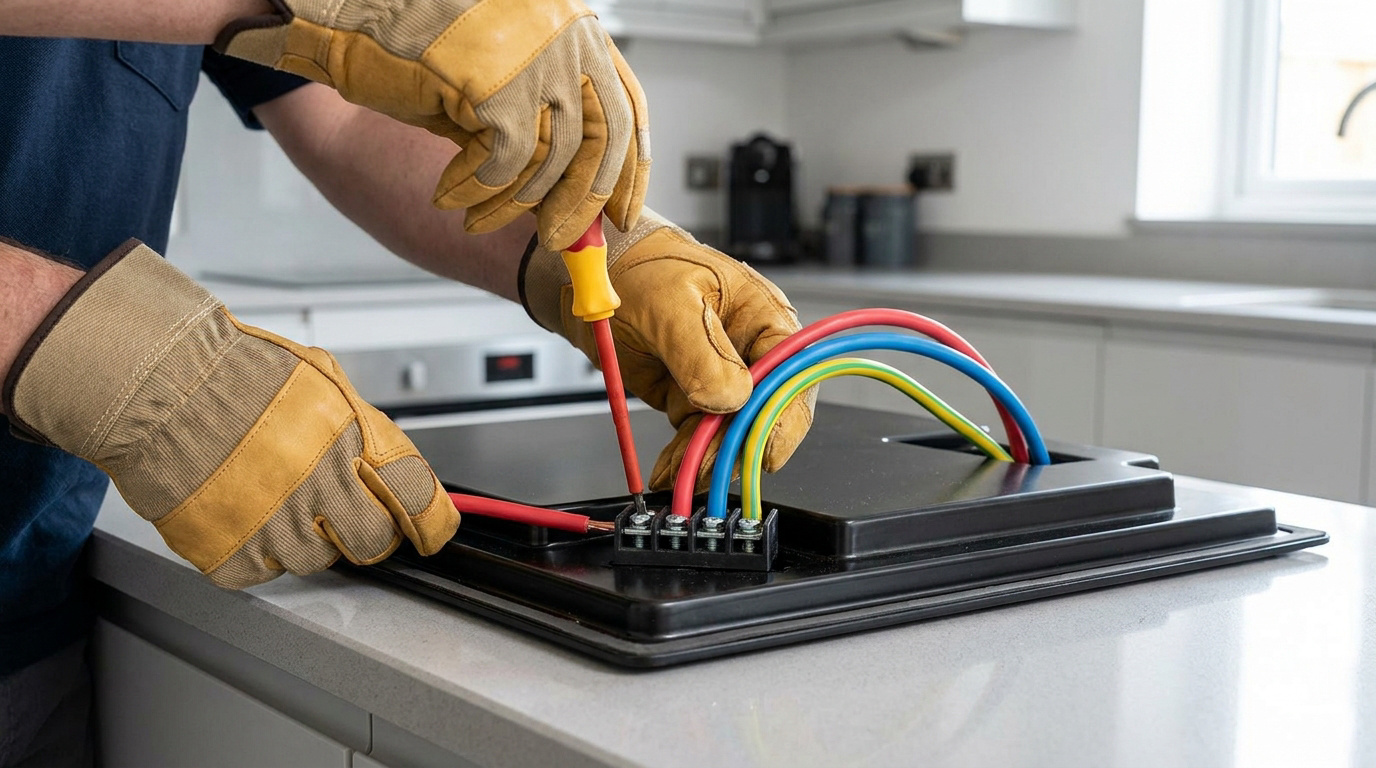

Réussir le raccordement électrique étape par étape
Maintenant que le courant est coupé et les fils identifiés, passons au raccordement physique.
Brancher sur une sortie de câble murale classique
Retirez le cache de la sortie murale. Insérez les fils dans des connecteurs automatiques ou un domino de forte capacité. Assurez-vous que le cuivre est bien enfoncé.
Serrez le serre-fils du boîtier pour bloquer le câble. Cela évite que les connexions ne se débranchent si vous tirez sur la plaque. C’est un point crucial.
Gérer les cas complexes des plaques à 4 ou 5 fils
Certains modèles possèdent plus de trois fils pour s’adapter au triphasé. En monophasé, vous devrez coupler certains fils à l’aide de cavaliers fournis. Consultez toujours le schéma sous l’appareil.
Le pontage entre les deux phases est l’étape commune. Ne laissez jamais un fil libre sans isolation.
| Configuration | Nombre de fils plaque | Branchement recommandé |
|---|---|---|
| Monophasé standard | 3 fils | Branchement direct |
| Monophasé 4/5 fils | 4 ou 5 fils | Pontage des phases |
| Triphasé | 5 fils | Branchement séparé |
Vérifier les serrages et refermer le boîtier proprement
Tirez légèrement sur chaque fil pour vérifier sa tenue. Un contact lâche provoque des arcs électriques dangereux. Prenez le temps de revisser pour une fixation parfaite.
Replacez le cache plastique avec soin. Vissez-le pour que rien ne dépasse du mur. Votre installation est sécurisée et prête. Pensez à éviter les risques comme lorsqu’on tente de percer du métal avec un foret béton en restant vigilant.
Gérer l’environnement de cuisson et éviter les pannes bêtes
Le branchement est fait, mais l’emplacement de la plaque joue aussi un rôle majeur dans sa durée de vie.
Installer au-dessus d’un four ou d’un lave-vaisselle
La chaleur du four peut perturber l’électronique de la plaque. Prévoyez une plaque d’isolation thermique si l’espace est réduit. C’est une barrière protectrice indispensable pour vos composants.
Évitez le lave-vaisselle juste en dessous à cause de l’humidité. La vapeur d’eau est l’ennemie jurée des circuits imprimés. Laissez toujours quelques centimètres de marge de sécurité.
Assurer une ventilation efficace pour éviter la surchauffe
Les inducteurs génèrent des calories qu’il faut évacuer. Un ventilateur interne souffle l’air chaud vers le bas. Ne bouchez jamais ces entrées d’air avec des tiroirs trop pleins.
Ménagez une fente à l’avant du meuble. Cela crée un courant d’air naturel bénéfique. Sachez qu’une bonne circulation d’air aide aussi à enlever l’odeur de friture.
Vérifier la puissance de votre contrat d’électricité
Une plaque à pleine puissance peut consommer jusqu’à 7 kW. Si votre abonnement est de 6 kVA, le compteur disjonctera dès que vous allumerez un autre appareil. Calculez la somme de vos équipements gourmands pour éviter ce désagrément.
Vouloir cuisiner sur quatre foyers avec un contrat sous-dimensionné est le meilleur moyen de finir la soirée à la bougie.
Un passage à 9 kVA est souvent nécessaire en tout électrique. Contactez votre fournisseur pour ajuster votre contrat. C’est un petit surcoût pour un confort d’utilisation réel.
Pour réussir le branchement de votre plaque induction sur une prise murale, retenez bien l’essentiel : un circuit 32A dédié, des fils de 6 mm² et un différentiel de type A. Ne prenez aucun risque avec votre sécurité électrique et vérifiez vos serrages dès maintenant. Profitez enfin d’une cuisson performante et sereine dans votre cuisine aux normes !
