L’essentiel à retenir : le réglage du bypass est la clé pour optimiser le rendement de votre pompe à chaleur. En ajustant la vanne centrale pour obtenir un écart de température entre 1°C et 2°C (Delta T), vous garantissez une chauffe efficace et protégez votre matériel. Ce dispositif permet aussi d’isoler l’unité sans interrompre la filtration globale.
Le bypass d’une pompe à chaleur de piscine est un dispositif composé de trois vannes qui permet de réguler précisément le flux d’eau circulant dans votre système de chauffage.
Pourtant, on finit souvent par subir une montée en température interminable ou des codes erreurs répétitifs à cause d’une simple vanne mal positionnée. Dans cet article, je vais vous aider à maîtriser le réglage bypass pompe à chaleur piscine pour optimiser votre rendement thermique et protéger durablement votre installation.
- Pourquoi le réglage bypass pompe à chaleur piscine est indispensable
- 3 étapes pour configurer vos vannes hydrauliques
- Comment ajuster le débit selon le Delta T ?
- Réagir face aux erreurs de débit et à l’hivernage
Pourquoi le réglage bypass pompe à chaleur piscine est indispensable
Le bypass régule le débit d’eau via trois vannes pour optimiser l’échange thermique. Un Delta T de 2°C assure le rendement maximal et protège le compresseur, tout en permettant l’isolation hydraulique de l’équipement. En fait, tout repose sur cette dérivation pour équilibrer votre circuit.
Comprendre le rôle de la dérivation hydraulique
Le bypass se définit comme un montage en dérivation sur votre tuyauterie. Il permet de dévier une partie du flux vers le chauffage. C’est un outil de contrôle précis pour votre installation.
L’échangeur thermique ne supporte pas toujours le débit total de la filtration. Trop de pression réduit l’efficacité du chauffage. Les vannes manuelles ajustent ce volume d’eau. On évite ainsi l’usure prématurée du matériel.
Le bypass n’est pas une option mais un organe vital pour équilibrer la pression hydraulique et la performance thermique de votre bassin.
Isoler la pompe devient facile sans couper le circuit principal. C’est pratique pour le nettoyage ou les réparations urgentes.

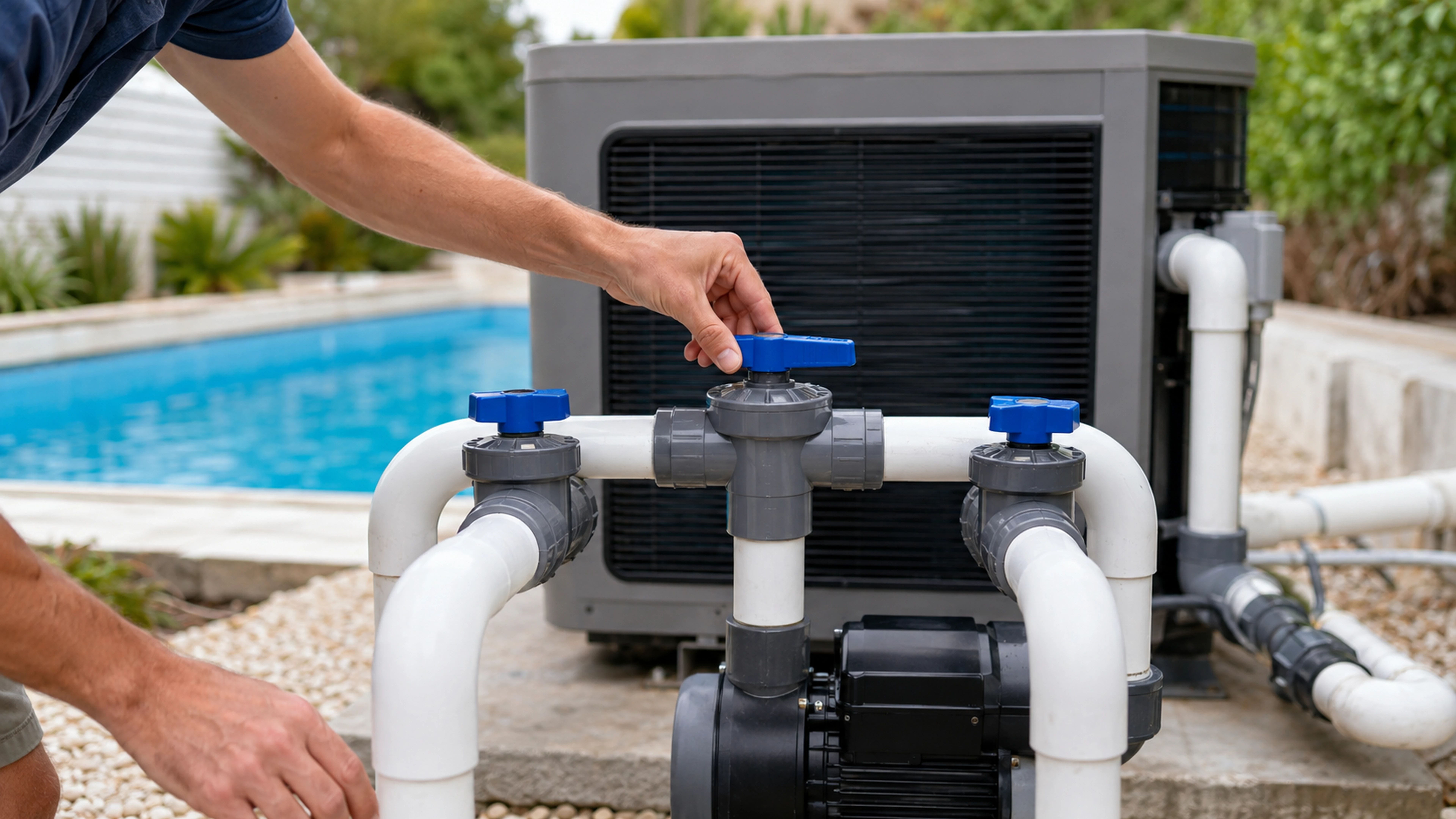

Identifier les trois vannes de votre kit
La vanne d’entrée dirige l’eau froide vers l’unité. Celle de sortie renvoie l’eau chauffée au bassin. Elles forment le bras direct du chauffage.
La vanne centrale se situe sur le tuyau principal. Elle régule la quantité d’eau qui évite la pompe. C’est le pivot de votre réglage.
- Vanne d’entrée : admission de l’eau filtrée.
- Vanne de sortie : retour de l’eau réchauffée.
- Vanne centrale : bypass de régulation du débit principal.
Repérez bien le sens de circulation grâce aux flèches. Une inversion de flux rendrait le système inopérant. Vérifiez vos collages en PVC rigide avant la mise en eau.
3 étapes pour configurer vos vannes hydrauliques
Une fois les composants identifiés, vous devez passer à la manipulation physique des vannes pour lancer le cycle de chauffe.
Ouvrir les vannes d’admission et de refoulement
Commencez par ouvrir totalement les vannes d’entrée et de sortie. L’eau doit pouvoir entrer dans le condenseur. Ne laissez jamais ces vannes fermées durant le fonctionnement.
Inspectez les raccords union pour détecter toute fuite. Un joint mal serré peut aspirer de l’air. Serrez manuellement sans forcer avec une clé à sangle.
Le flux doit être libre. Cela évite les surpressions inutiles dans le corps de la pompe à chaleur grâce au montage hydraulique qui gère cette dérivation.
Manipuler la vanne centrale avec précision
Fermez progressivement la vanne du milieu. Cela force une partie de l’eau vers le chauffage. Observez le changement de bruit dans la tuyauterie.
Ne cherchez pas la fermeture totale immédiatement. Le réglage se joue souvent à quelques degrés d’angle. Soyez patient lors de cette étape.
Trouvez le point d’équilibre. L’objectif est d’alimenter l’échangeur sans étrangler la filtration globale du bassin.
Respecter les consignes de sécurité hydraulique
Arrêtez toujours la filtration avant de tourner les vannes. Cela évite les coups de bélier destructeurs. Vos tuyaux en PVC vous remercieront.
Vérifiez la pression maximale autorisée par le fabricant. Une erreur peut endommager le bloc hydraulique. Référez-vous toujours à votre notice technique.
Comment ajuster le débit selon le Delta T ?
Le réglage mécanique est une base, mais c’est la mesure de la température qui valide l’efficacité réelle de votre installation.
Viser l’écart thermique idéal de 2 degrés
Le Delta T est la différence thermique entre l’entrée et la sortie. C’est l’indicateur clé de performance. Il reflète le temps de contact de l’eau.
Visez un écart de 1°C à 2°C. Si l’écart est trop faible, l’eau circule trop vite. Ouvrez alors la vanne centrale pour réduire le débit.
Un écart trop grand signifie un débit insuffisant. Fermez un peu plus la vanne centrale pour corriger la situation.
Surveiller les aiguilles du manomètre de pression
Regardez le manomètre en façade. L’aiguille doit rester dans la zone verte. Une pression haute indique souvent un débit trop faible. Ajustez vos vannes pour stabiliser l’aiguille.
Touchez les buses de refoulement pour sentir une douce chaleur. La corrélation entre manomètre et ressenti confirme votre bon réglage.
Gérer le cas particulier des pompes à vitesse variable
Ces pompes changent de régime, modifiant la pression dans le bypass. Adaptez votre réglage à chaque vitesse utilisée.
Anticipez les phases d’économie. Un débit trop bas peut stopper le compresseur par sécurité.
Stabilisez le flux pour votre confort. Une filtration stable garantit la longévité du matériel.
| Symptôme | Cause probable | Action sur le bypass |
|---|---|---|
| Delta T < 1°C | Débit trop élevé. | Ouvrir la vanne centrale. |
| Delta T > 3°C | Débit insuffisant. | Fermer la vanne centrale. |
| Erreur Flow | Circulation nulle. | Fermer la vanne centrale. |
| Zone rouge | Pression excessive. | Ouvrir la vanne centrale. |
Réagir face aux erreurs de débit et à l’hivernage
Même avec un réglage optimal, des imprévus ou le changement de saison imposent des interventions spécifiques sur votre circuit.
Identifier les codes erreurs sur votre écran
Le code Flo ou Flow apparaît souvent. Il signale un manque flagrant de circulation d’eau. La pompe se met alors en sécurité immédiate.
Vérifiez d’abord la position de la vanne centrale. Elle est peut-être trop ouverte.
Ne confondez pas erreur de réglage et panne. Un simple tour de vanne règle souvent le souci, évitant une intervention technique.
Isoler votre équipement pour la saison froide
L’hivernage demande une isolation totale. Fermez les vannes d’entrée et de sortie. Ouvrez ensuite la vanne centrale au maximum.
La filtration peut ainsi tourner seule. Cela protège votre bassin sans user le chauffage.
Conservez une trace de la configuration d’hivernage et consultez la notice de vos équipements avant leur remise en service. Pour préparer la saison suivante, retrouvez notre article sur le redémarrage de la piscine après l’hivernage.
Vidangez impérativement le corps de chauffe. L’eau stagnante gèle et casse l’échangeur en hiver.
Nettoyer le filtre pour éviter les fausses mesures
Un filtre sale fausse vos réglages. Effectuez un contre-lavage avant de toucher au bypass. La pression redeviendra alors normale et fiable.
L’encrassement réduit le débit réel. Cela provoque des erreurs de débit fantômes sur l’écran.
Nettoyez aussi le préfiltre. Un panier propre stabilise tout le circuit.
Maîtriser la dérivation hydraulique garantit un Delta T de 2°C et protège durablement votre compresseur. En ajustant vos trois vannes dès maintenant, vous optimisez votre rendement thermique pour profiter d’une eau parfaitement chaude. Un bon réglage bypass pompe à chaleur piscine transforme votre confort estival en une réussite économique immédiate.
FAQ
Pourquoi est-il nécessaire d’installer un kit bypass sur ma pompe à chaleur ?
Le bypass est un organe vital qui permet de dériver une partie du flux d’eau de votre filtration vers le système de chauffage. Sans lui, le débit total de votre pompe de piscine pourrait être trop puissant pour l’échangeur thermique, ce qui réduirait drastiquement l’efficacité de la chauffe et risquerait d’user prématurément votre matériel.
En plus d’optimiser le rendement énergétique, ce dispositif vous permet d’isoler complètement la pompe à chaleur. C’est extrêmement pratique pour effectuer un entretien ou une réparation sans avoir à stopper la filtration globale de votre bassin.
Comment puis-je régler les vannes pour obtenir une température idéale ?
Pour un réglage optimal, vous devez viser un « Delta T » (écart de température entre l’entrée et la sortie) d’environ 2°C. Commencez par ouvrir totalement les vannes d’entrée et de sortie, puis fermez progressivement la vanne centrale du bypass pour forcer l’eau à passer dans l’appareil de chauffage.
Si vous constatez que l’écart de température est trop grand, cela signifie que l’eau ne circule pas assez vite : fermez alors un peu plus la vanne centrale. À l’inverse, si l’écart est trop faible, ouvrez la vanne centrale pour réduire le débit dans la pompe à chaleur et laisser le temps à l’eau de se réchauffer.
Que faire si ma pompe à chaleur affiche un code erreur de débit ?
L’apparition d’un code comme « Flo », « Flow » ou « E03 » indique généralement que l’eau ne circule pas suffisamment dans l’appareil. Avant de paniquer, vérifiez la position de vos vannes : la vanne centrale est peut-être trop ouverte, laissant toute l’eau contourner le chauffage. Assurez-vous également que vos vannes d’entrée et de sortie sont bien ouvertes.
Pensez aussi à vérifier l’état de votre système de filtration. Un filtre encrassé ou un panier de skimmer plein peuvent fausser la pression hydraulique. Un simple contre-lavage du filtre suffit souvent à rétablir une circulation correcte et à faire disparaître l’erreur.
Comment adapter le réglage avec une pompe de filtration à vitesse variable ?
Les pompes à vitesse variable modifient le débit d’eau selon leur régime, ce qui impacte directement la pression dans votre bypass. Pour un confort constant, vous devez effectuer votre réglage en vous basant sur la vitesse de filtration que vous utilisez le plus longtemps durant la journée.
Gardez à l’esprit qu’un passage en mode basse consommation pourrait réduire le flux au point de déclencher une sécurité sur votre pompe à chaleur. Il est donc essentiel de trouver un point d’équilibre qui garantit un débit suffisant, même lorsque la pompe de filtration tourne à bas régime.
Quelles sont les précautions à prendre pour l’hivernage du circuit ?
Dès que la saison froide arrive, vous devez impérativement protéger votre installation contre le gel. Commencez par couper l’alimentation électrique, puis fermez les vannes d’entrée et de sortie du bypass tout en ouvrant la vanne centrale au maximum pour laisser la filtration circuler librement.
L’étape la plus importante reste la vidange : dévissez les raccords ou la vis de purge pour évacuer toute l’eau stagnante dans le corps de chauffe. Si de l’eau reste à l’intérieur et gèle, elle pourrait briser l’échangeur thermique, ce qui représenterait une réparation coûteuse.
